稱重傳感器通用安裝步驟

1. 安裝前準備

• 檢查傳感器：查看傳感器外觀有無損壞、變形，確認連接線完好，保障其質量合格、功能正常。

• 清潔安裝環境：清除安裝位置的雜物、灰塵等，為安裝提供良好基礎，避免因雜物影響安裝平整度或進入傳感器影響內部構件運行。

• 準備安裝工具：依據傳感器安裝方式及結構特點，備好扳手、螺絲刀、水平儀、扭矩扳手等工具。

2. 機械安裝

• 選擇合適安裝位置：按稱重設備整體設計及使用要求，選擇承載結構穩固、受力均勻且便于布線與維護之處。比如地磅傳感器，需安裝在地基堅實、平整區域，保證重物加載時均勻受力。

• 確保安裝水平：借助水平儀使傳感器安裝面水平，防止受力不均干擾測量精度。多傳感器稱重系統需讓各傳感器安裝水平度一致，通過多次調整測量來達成要求。

• 正確固定傳感器：參照說明書選用螺栓固定等恰當方式，將傳感器牢固裝于承載結構，擰緊螺栓力度要適中，防止因過緊致使傳感器損壞、變形，同時保證與承載結構接觸緊密，無間隙松動。

3. 電氣安裝

• 布線合理：防止連接線受擠壓、拉扯、磨損，布線路徑要避開強電磁場源、高溫源、潮濕區域等。必要的穿管保護時，選用適配線管確保線纜防護良好。

• 正確連接線路：嚴格參照接線圖連接電氣線路，區分電源線、信號線等，注意有極性線路的正負極，避免接反損壞傳感器。連接完成后，仔細核查各連接點牢固性，規避虛接干擾信號傳輸。

隆旅系列部分產品安裝要點

• LCZ-301A 懸臂梁式傳感器
  懸臂梁式傳感器常應用于平臺秤、料斗秤等。安裝時，需確保懸臂梁的固定端與承載結構緊密可靠連接，建議使用高強度螺桿固定，并依據規定確保適宜的緊固力矩與旋入螺紋深度。同時，保證加載力作用線與傳感器受力軸線重合，以最大程度降低傾斜與偏心負荷的影響。且其安裝位置要遠離振動源，不然需增設減震裝置來保障測量穩定。

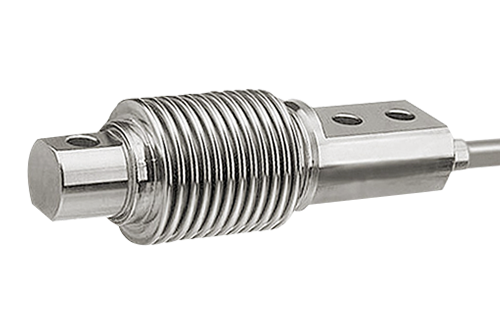

• LCZ-303A 波紋管式稱重傳感器
  其常被用在罐秤、皮帶秤等。它一般通過螺栓垂直固定在稱重設備底部，需使用高精度水平儀精細校準安裝平面，確保傳感器主軸垂直于下承載面及壓墊，并通過它們的中心。其周圍宜設置 “擋板” 或用薄金屬板罩住傳感器，防止雜物污染影響波紋管或可動部件靈活性，進而影響精度。

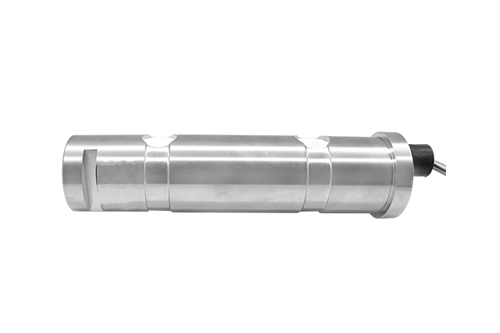

• LCZ-112A 軸銷式荷重傳感器
  安裝時其可直接替代滑輪、軸承等處的原有軸銷。需注意選擇適配的軸徑與安裝尺寸，保障徑向受力精準作用于傳感器測量部位，安裝間隙需控制在極小范圍，避免側向力或多余扭矩影響精度。同時，應采用鉸合銅線形成電氣旁路，保護其免遭電焊電流或雷擊的危害。
