軸銷式荷重傳感器采用軸銷外形雙剪切梁結構，具有抗偏載、抗扭曲、精度高等特點，是測量軸承、滑輪等構件的徑向 載荷或鋼絲繩張力的專用傳感器，它可以代替滑輪軸銷安裝在結構中作徑向力測量。既能起到替代原有軸的功能，又起到稱重測力傳感器的作用，從而使整個稱重測力系統的機械部件大大簡化。
廣泛應用于起重、水利、船舶等行業的過程控制及系統測量等領域。

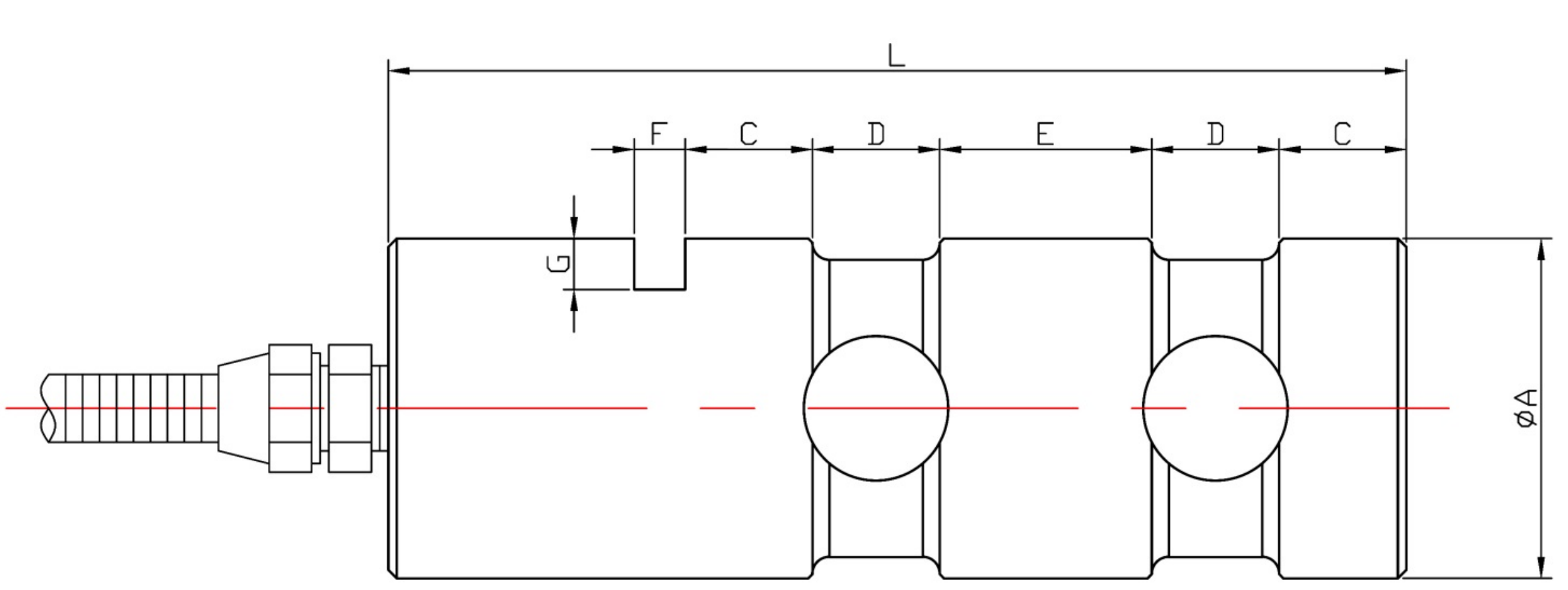

| 量 程 | ΦA | L | C | D | E | F | G |
| 1t~5t | Φ40 | 120 | 15 | 15 | 25 | 6 | 6 |
| 8~10t | Φ55 | 160 | 20 | 22 | 40 | 8 | 8 |
| 15~20t | Φ65 | 200 | 25 | 27 | 50 | 10 | 8 |
| 30~40t | Φ85 | 250 | 30 | 32 | 80 | 12 | 10 |
傳感器接線示意圖： 傳感器受力圖：
| 參 數 | 技術參數 | 參 數 | 技術參數 |
| 量程 | 1t~40t | 輸出電阻 | 700±5Ω |
| 輸出靈敏度 | 1.0~1.5±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
| 非線性 | ±0.1~±0.3%F.S. | 安全過載 | 150%F·S |
| 滯后誤差 | ±0.1%F.S. | 絕緣電阻 | ≥2000MΩ |
| 重復性誤差 | ±0.1%F.S. | 激勵電壓 | 5V~12V |
| 蠕變 | ±0.05%F.S. | 防護等級 | IP66 |
| 零點溫度系數 | ±0.05%F.S./10℃ | 材質 | 合金鋼、不銹鋼 |
| 靈敏度溫度系數 | ±0.05%F.S./10℃ | 線纜 | Φ5x3m |
| 輸入電阻 | 750±30Ω |
