拉壓力傳感器采用S型梁結構，拉、壓均可使用。測量精度高、穩定性好、輸出對稱性好。S型拉壓力傳感器以**S形彈性體**為核心，原理是拉壓力作用使彈性體產生形變，帶動應變片電阻變化，經處理輸出與力值成正比的電信號，可雙向精確測力。 特點：結構對稱，抗偏載能力強；量程覆蓋廣（通常幾公斤到數噸），精度高；安裝方式靈活（兩端可連接吊環、螺紋等），適用于材料拉力測試、吊裝力監測、工業自動化裝配線力控制等場景，是工業檢測中常用的通用型傳感器。
廣泛應用于皮帶秤、料斗秤、機電結合秤、萬能材料試驗機、吊鉤秤及各種工程裝置的測力系統。
| 量 程 | L | W | W1 | H | M |
| 5~50kg | 50.8 | 12.7 | 17 | 63.5 | M8x1.25 |
| 100~300kg | 50.8 | 19 | 24 | 76.2 | M12x1.75 |
| 500kg~1t | 50.8 | 25.4 | — | 76.2 | M12x1.75 |
| 2~5t | 76.2 | 25.4 | — | 108 | M18x1.5 |

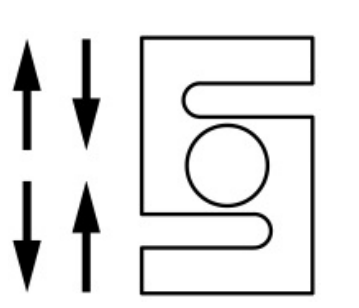

傳感器接線示意圖： 傳感器受力圖：
| 參 數 | 技術參數 | 參 數 | 技術參數 |
| 量程 | 5kg~5t | 輸出電阻 | 350±5Ω |
| 輸出靈敏度 | 2.0±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
| 非線性 | ±0.03~±0.05%F.S. | 安全過載 | 150%F·S |
| 滯后誤差 | ±0.03%F.S. | 絕緣電阻 | ≥2000MΩ |
| 重復性誤差 | ±0.03%F.S. | 激勵電壓 | 5V~12V |
| 蠕變 | ±0.03%F.S. | 防護等級 | IP65、IP66 |
| 零點溫度系數 | ±0.05%F.S./10℃ | 材質 | 合金鋼、不銹鋼 |
| 靈敏度溫度系數 | ±0.05%F.S./10℃ | 線纜 | Φ5x3m |
| 輸入電阻 | 380±30Ω |
1.隆旅為客戶提供安裝調試服務，以及其他技術咨詢，必要時技術人員可上門提供技術培訓?？蛻羧缬屑夹g上疑問，技術人員將在4個小時內給出回復。
2.隆旅產品嚴格按照ISO9001國際質量體系設計生產，傳感器產品質保1年.儀表類產品質保3年，7天退換貨，終身維修。（人為損壞不在質保范圍,定制產品無質量問題不退不換。）
3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
注:質量問題是指功能，尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制，功能不符，尺寸誤差，精度不準（誤差范圍內除外）。
定制產品需雙方確認圖紙后加工生產，如產品不符合客戶要求需在二周內提出書面異議，客戶未按規定期限提出異議視為驗收合格。
如在期限內提出異議，雙方確認后確屬產品質量問題或未按雙方確認后的要求生產，可調換或退款。如無質量問題，且發貨型號與合同簽訂型號完整無誤，則不提供退換貨服務。
4. 返廠維修的產品將在3個工作日內出具檢測結果，7個工作日內完成維修。
