柱式拉壓力傳感器具有精度高、強度好、穩定性好等特點。柱式拉壓力傳感器以柱狀彈性體為核心，原理是拉壓力作用使柱體產生軸向形變，粘貼其上的應變片電阻發生變化，經電路轉換輸出與力值成正比的電信號。 特點：結構堅固，抗過載、抗偏載能力強；量程大（數噸至數千噸），精度穩定；可承受雙向力，適用于重型機械、大型稱重、工程結構力監測等重載場景。
廣泛應用于天車秤、料斗秤等工業自動化過程控制的拉力測量。
| 量 程 | ΦA | ΦB | W | M | H | H2 |
| 50~700KG | Φ44 | Φ28 | 26 | M16x1.5 | 88 | 18 |
| 1~5t | Φ58 | Φ38 | 44 | M24x1.5 | 112 | 24 |
| 10t | Φ84 | Φ60 | 58 | M36x4 | 160 | 36 |

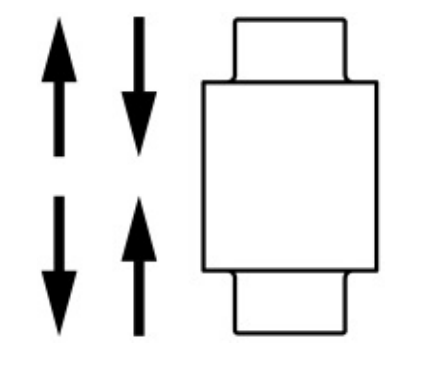

傳感器接線示意圖： 傳感器受力圖：
| 參 數 | 技術參數 | 參 數 | 技術參數 |
| 量程 | 50kg~10t | 輸出電阻 | 350±5Ω |
| 輸出靈敏度 | 2.0±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
| 非線性 | ±0.05~±0.1%F.S. | 安全過載 | 150%F·S |
| 滯后誤差 | ±0.05~±0.1%F.S. | 絕緣電阻 | ≥2000MΩ |
| 重復性誤差 | ±0.05%F.S. | 激勵電壓 | 5V~12V |
| 蠕變 | ±0.05%F.S. | 防護等級 | IP65、IP66 |
| 零點溫度系數 | ±0.05%F.S./10℃ | 材質 | 合金鋼、不銹鋼 |
| 靈敏度溫度系數 | ±0.05%F.S./10℃ | 線纜 | Φ5x3m |
| 輸入電阻 | 380±30Ω |
1.隆旅為客戶提供安裝調試服務，以及其他技術咨詢，必要時技術人員可上門提供技術培訓。客戶如有技術上疑問，技術人員將在4個小時內給出回復。
2.隆旅產品嚴格按照ISO9001國際質量體系設計生產，傳感器產品質保1年.儀表類產品質保3年，7天退換貨，終身維修。（人為損壞不在質保范圍,定制產品無質量問題不退不換。）
3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
注:質量問題是指功能，尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制，功能不符，尺寸誤差，精度不準（誤差范圍內除外）。
定制產品需雙方確認圖紙后加工生產，如產品不符合客戶要求需在二周內提出書面異議，客戶未按規定期限提出異議視為驗收合格。
如在期限內提出異議，雙方確認后確屬產品質量問題或未按雙方確認后的要求生產，可調換或退款。如無質量問題，且發貨型號與合同簽訂型號完整無誤，則不提供退換貨服務。
4. 返廠維修的產品將在3個工作日內出具檢測結果，7個工作日內完成維修。
