膜盒式荷重傳感器采用平膜感壓片，外殼和膜片一體結構，體積小、性能穩定可靠。膜盒式荷重傳感器以**膜盒狀彈性體**為核心，原理是外力作用使膜盒產生形變，帶動內部應變片電阻變化，經電路轉換輸出與載荷對應的電信號。 特點：結構緊湊、體積小巧，適合小空間安裝；測量精度較高，量程多為小載荷（幾公斤至幾百公斤）；抗過載能力較強，穩定性好，適用于靜態或動態輕載檢測，如小量程稱重、壓力監測等場景。
廣泛應用于小型稱重設備，消費電子檢測，自動化生產線，醫療器械等各種測力稱重的工業自動化測控系統中。

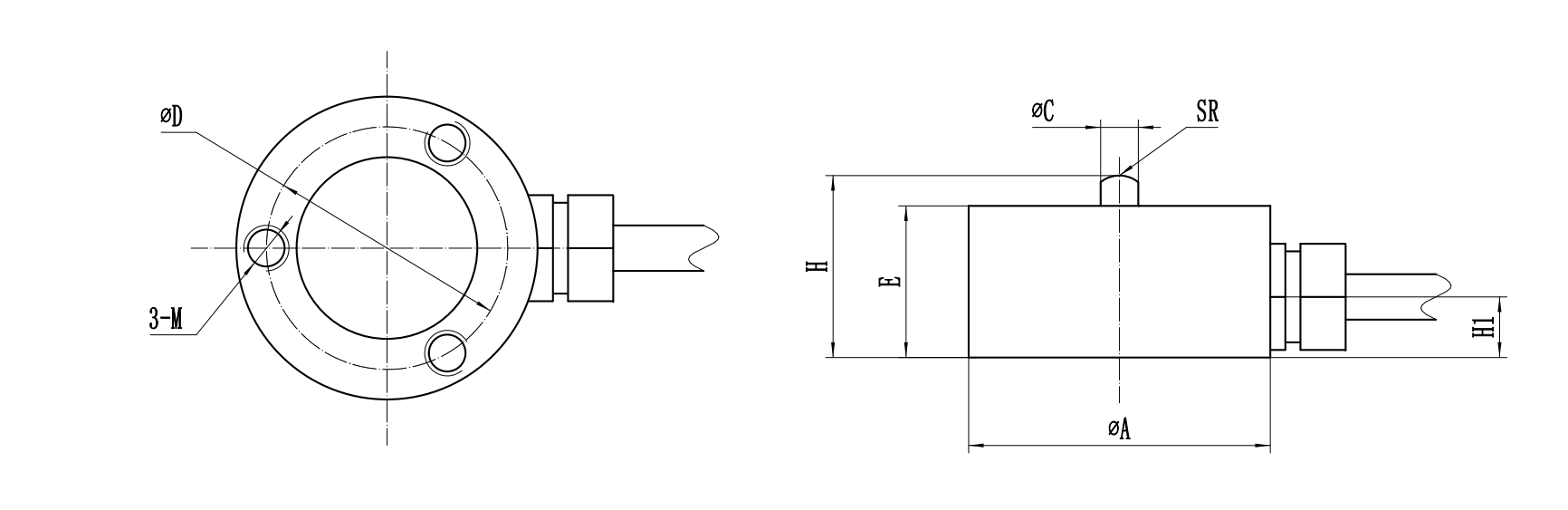

| 量 程 | ΦA | ΦC | ΦD | H | E | M | H1 | SR |
| 3~200kg | 20 | 2.5 | 15.5 | 12 | 10 | M3 | 4 | 2 |
| 300~500kg | 26 | 5 | 18.5 | 15 | 11.5 | M4 | 5 | 6 |
| 1~5t | 37.7 | 10.8 | 31 | 15.5 | 14 | M2.5 | 4 | 50 |
傳感器接線示意圖： 傳感器受力圖：
| 參 數 | 技術參數 | 參 數 | 技術參數 |
| 量程 | 0~10t | 材質 | 不銹鋼 |
| 輸出靈敏度 | 1.0~2.0mV/V | 阻抗 | 700/1000Ω |
| 零點輸出 | ±1%F.S. | 絕緣電阻 | ≥5000MΩ/100VDC |
| 非線性 | 0.3%F.S. | 使用電壓 | 5~10V |
| 滯后 | 0.3%F.S. | 工作溫度范圍 | -20~80℃ |
| 重復性 | 0.3%F.S. | 安全過載 | 150%F·S |
| 蠕變（30分鐘） | 0.1%F.S. | 極限過載 | 200% |
| 溫度靈敏度漂移 | 0.3%F.S./10℃ | 電纜線規格 | 0~5t:Φ3x2m 10t:Φ5x2m |
| 零點溫度漂移 | 0.3%F.S./10℃ | 線纜極限拉力 | 10kg |
| 響應頻率 | 10kHz |
