張力傳感器，又稱拉力傳感器，是一種用于測量物體所受拉力的傳感器。它能夠將拉力信號轉換成可測量的電信號輸出，廣泛應用于工業生產、科學研究、醫療設備等領域，為各種設備和系統的安全運行和精確控制提供重要保障。

一、張力傳感器的工作原理

張力傳感器的工作原理主要基于以下幾種物理效應：

• 應變效應： 當金屬導體受到拉力作用時，其長度和截面積會發生微小變化，從而導致電阻值發生變化。利用應變效應制成的張力傳感器稱為應變式張力傳感器，是目前應用最廣泛的一種類型。

• 壓磁效應： 某些鐵磁材料在受到拉力作用時，其磁導率會發生變化。利用壓磁效應制成的張力傳感器稱為壓磁式張力傳感器，具有測量范圍大、抗過載能力強等優點。

• 壓電效應： 某些電介質材料在受到拉力作用時，其內部會產生極化現象，從而在表面產生電荷。利用壓電效應制成的張力傳感器稱為壓電式張力傳感器，具有響應速度快、動態范圍寬等優點。

二、張力傳感器的結構組成

不同類型的張力傳感器結構有所不同，但一般都包括以下部分：

• 彈性元件： 用于感知拉力引起的形變，通常采用高強度合金鋼、鋁合金或不銹鋼制成。

• 敏感元件： 用于將彈性元件的形變轉化為電信號，例如應變片、壓磁元件、壓電陶瓷等。

• 信號處理電路： 用于放大、濾波和處理敏感元件輸出的信號。

• 外殼： 用于保護傳感器內部元件，通常采用金屬或塑料制成。

三、張力傳感器的類型

根據測量原理、結構形式和應用場景的不同，張力傳感器可以分為以下幾種類型：

• 應變式張力傳感器： 包括柱式、梁式、S 型、輪輻式等，具有測量精度高、穩定性好等優點。

• 壓磁式張力傳感器： 具有測量范圍大、抗過載能力強等優點，常用于起重機、電梯等設備。

• 壓電式張力傳感器： 具有響應速度快、動態范圍寬等優點，常用于動態張力測量和沖擊測量。

四、張力傳感器的功能特點

• 高精度測量： 采用高精度敏感元件和信號處理電路，測量精度可達±0.1%FS。

• 多種量程可選： 可根據實際應用需求選擇合適的量程。

• 多種輸出信號： 可輸出模擬信號（如 4-20mA、0-10V）或數字信號（如 RS485、CAN 總線）。

• 多種安裝方式： 可根據現場情況選擇合適的安裝方式。

• 環境適應性： 可根據使用環境選擇合適的防護等級和材料。

五、張力傳感器的應用

張力傳感器廣泛應用于以下領域：

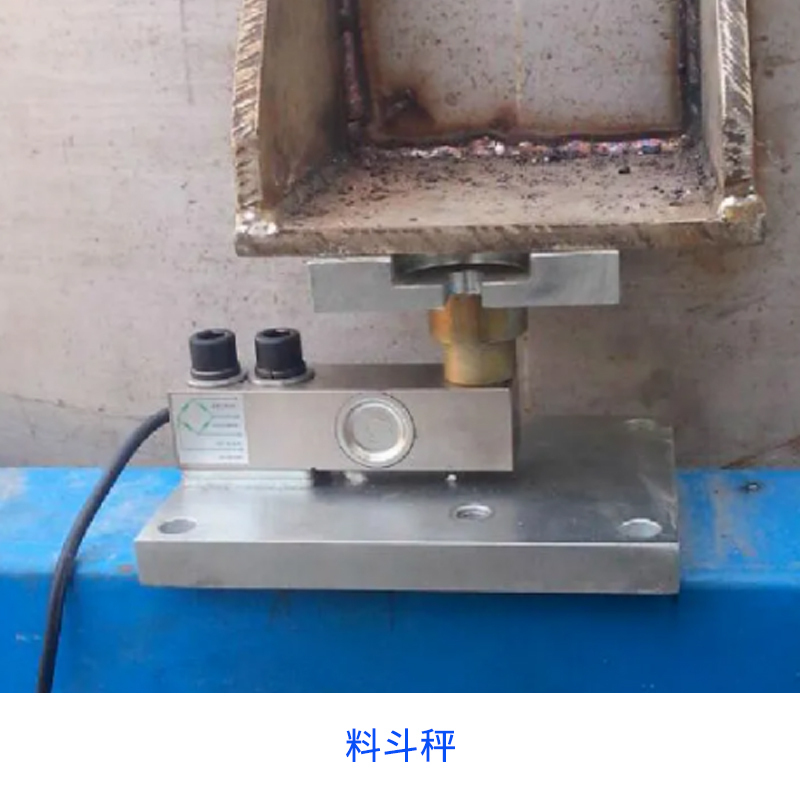

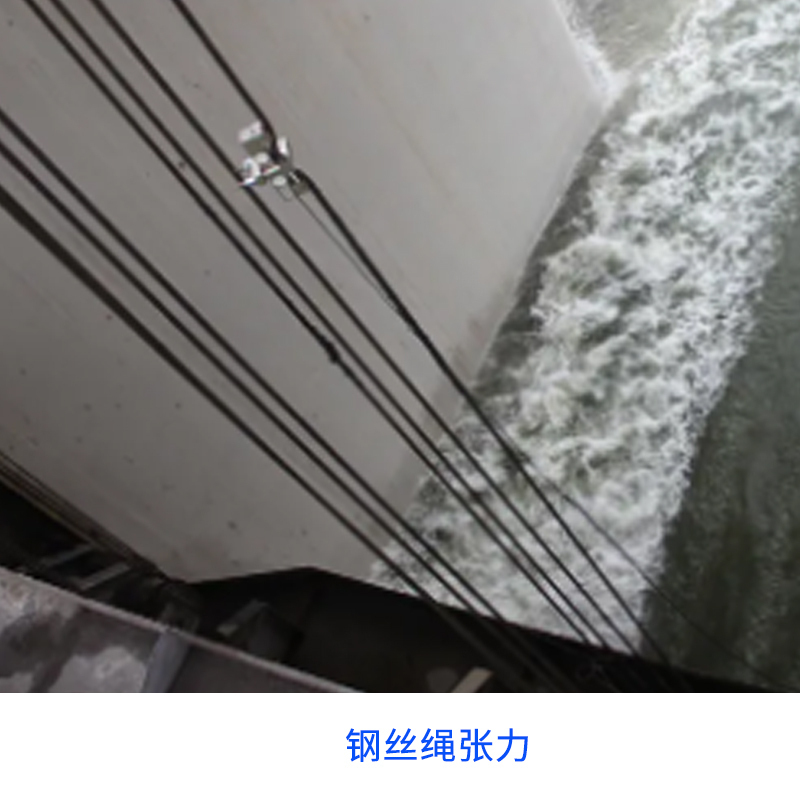

• 工業生產： 用于起重機、電梯、輸送帶、紡織機械等設備的張力測量和控制。

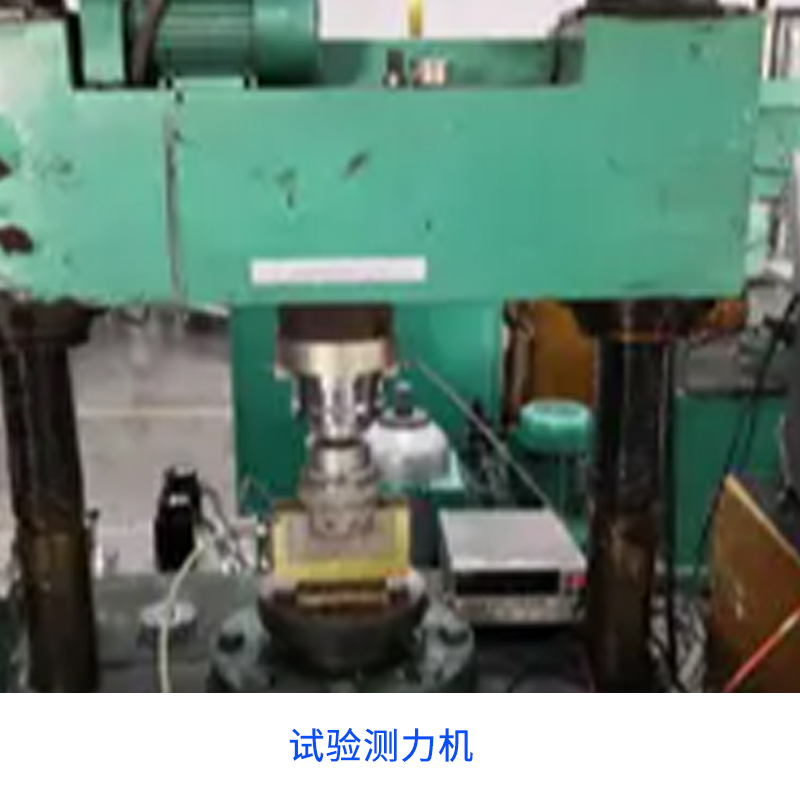

• 科學研究： 用于材料力學性能測試、生物力學研究等。

• 醫療設備： 用于手術機器人、康復設備等醫療器械的力反饋控制。

• 其他領域： 用于體育器材、樂器等領域的張力測量。

六、張力傳感器的選型

在選擇張力傳感器時，需要考慮以下因素：

• 測量范圍： 根據實際應用需求選擇合適的測量范圍。

• 精度等級： 根據測量精度要求選擇合適的精度等級。

• 輸出信號： 根據系統需求選擇合適的輸出信號類型。

• 安裝方式： 根據安裝空間和條件選擇合適的安裝方式。

• 環境適應性： 根據使用環境選擇合適的防護等級和材料。

七、張力傳感器的發展趨勢

隨著工業自動化和智能化的發展，張力傳感器正朝著以下方向發展：

• 高精度、高可靠性： 提高測量精度和可靠性，滿足更苛刻的應用需求。

• 智能化： 集成自診斷、自校準等功能，提高設備維護效率。

• 無線化： 實現無線數據傳輸，方便安裝和使用。

• 微型化： 減小傳感器體積和重量，方便集成到各種設備中。

八、總結

張力傳感器作為一種重要的測量儀器，在各個領域發揮著越來越重要的作用。隨著技術的不斷進步，張力傳感器將朝著更高精度、更高可靠性、更智能化方向發展，為工業自動化和智能化提供更強大的技術支持。
