預緊力稱重傳感器技術定義與工程規范

一、核心定義

預緊力稱重傳感器（Preload Load Cell）是專用于測量預緊狀態的力傳感裝置，其技術本質為：

1. 結構特征

• 內置預緊機構（可調范圍5-120%額定載荷）

• 雙通道測量系統（預緊力+工作載荷獨立測量）

• 抗松弛設計（預緊力衰減＜0.1%/24h）

2. 力學特性

• 量程范圍：10kN-10MN（復合誤差＜0.1%FS）

• 預緊精度：±0.5%設定值

• 動態響應：帶寬DC-500Hz

二、關鍵性能指標

三、典型結構類型

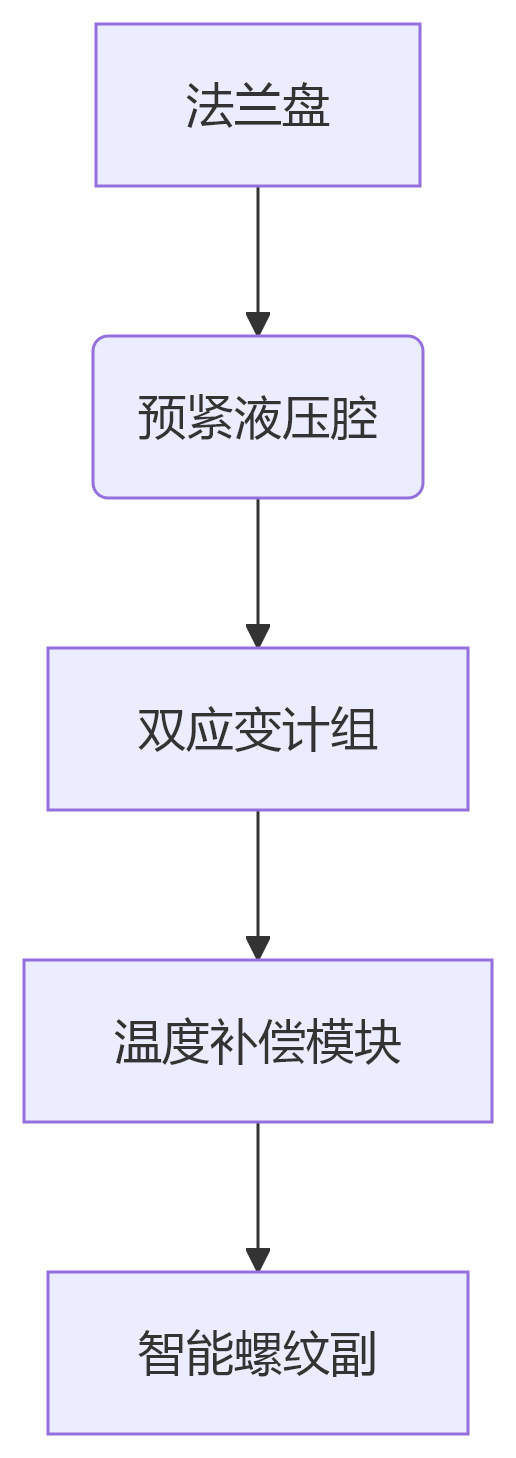

1. 螺栓集成式

1. 墊片式設計

• 超薄型（厚度＜15mm）

• 多螺栓組協同測量（8通道同步）

• 無線傳輸版本（LoRaWAN協議）

四、信號處理系統

1. 雙通道測量

• 預緊力通道（24位ADC，0.01%分辨率）

• 工作載荷通道（1kHz采樣率）

• 實時合成輸出（FPGA處理）

2. 智能補償

• 預緊-溫度耦合算法

• 螺栓蠕變補償（時間硬化模型）

• 非線性校正（32段分段線性化）

五、安裝技術規范

1. 機械安裝

• 接觸面粗糙度Ra≤1.6μm

• 平行度≤0.05mm/m

• 扭矩控制精度±2%（液壓張緊）

2. 校準要求

• 預緊力梯度測試（20%/50%/80%/100%）

• 松弛特性測試（72小時監測）

• 溫度循環校準（-20℃~80℃）
