柱式荷重傳感器常見故障有哪些？

發布時間：2025-10-15
瀏覽次數：103
文章來源：http://www.lygdysw.com

柱式荷重傳感器在長期使用中，受安裝偏差、環境干擾、老化磨損等因素影響，易出現測量精度漂移、信號異常、無輸出等故障，直接影響工業稱重、設備控制的可靠性。本文針對 8 類高頻故障，拆解 “故障現象 - 核心成因 - 排查步驟 - 解決方法”，為工程師提供從快速診斷到徹底修復的實操路徑，覆蓋從實驗室測試到工業重載的全場景。

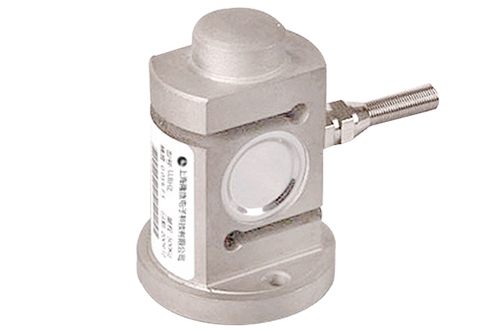

LCZ-102C荷重傳感器

一、測量精度異常類故障：數據失真的核心排查方向
精度異常是柱式傳感器最常見的故障，表現為 “測量值偏大 / 偏小”“數據波動頻繁”“重復性差”，核心與 “力的傳遞偏差”“信號干擾”“元件老化” 相關。
1. 故障 1：測量值持續偏大 / 偏小，且偏差穩定
典型場景：汽車衡稱重時，顯示重量比實際重量穩定偏大 5%；電池壓裝工位，傳感器反饋力值始終比標準力值小 3%。
核心成因：
安裝偏差：傳感器受力方向偏移（非軸向受力），或安裝面不平行導致局部應力集中；
校準失效：長期使用后傳感器零點漂移，未及時重新校準；
量程選型錯誤：實際載荷遠超傳感器量程 70%，進入非線性區域。
排查與解決步驟：
檢查安裝狀態：用水平儀測量傳感器上下安裝面平行度，若誤差＞0.1mm，需重新打磨安裝面或加裝調心墊；觀察載荷是否正對傳感器中心，若偏移需調整載荷傳遞路徑，確保軸向受力；
重新校準：使用標準測力儀（如 1 級精度的標準砝碼）進行校準，通過配套軟件調整零點與靈敏度參數 —— 例如測量值偏大時，適當降低靈敏度系數；偏小則反之；
復核量程匹配度：若實際最大載荷（含沖擊）超過傳感器量程 70%，需更換更大量程型號（參考選型指南中 “靜態 ×1.2 倍、動態 ×1.5 倍” 原則）。
2. 故障 2：測量數據頻繁波動，無穩定值
典型場景：料罐稱重時，顯示屏數值在 ±2% FS 范圍內反復跳動；材料拉伸測試中，力值曲線出現無規律毛刺。
核心成因：
電磁干擾：附近有變頻器、焊接機等強電磁設備，干擾傳感器信號傳輸；
接線松動：傳感器與儀表 / PLC 的連接線纜接觸不良，或屏蔽層斷裂；
電源不穩定：供電電壓波動（如從 10V 降至 8V），導致惠斯通電橋輸出異常；
環境振動：設備振動傳遞至傳感器，導致彈性體高頻微形變。
排查與解決步驟：
電磁干擾排查：用示波器檢測傳感器輸出信號，若有明顯雜波，將傳感器線纜更換為屏蔽雙絞線，并單獨接地（接地電阻＜4Ω）；將傳感器遠離電磁源（至少 1m 以上），或在電磁源旁加裝屏蔽罩；
線路檢查：逐一檢查傳感器接線端子（紅 - 電源正、黑 - 電源負、綠 - 信號正、白 - 信號負），若有松動需重新緊固；用萬用表測量線纜通斷，若屏蔽層斷裂需更換線纜；
電源穩定處理：在傳感器供電端加裝直流穩壓電源（輸出精度 ±0.1V），或并聯電容（1000μF/25V）濾除電壓波動；
抗振優化：在傳感器與設備之間加裝橡膠減震墊（硬度 50-70 Shore A），或選用帶抗振設計的型號（如隆旅 LCZ-102A 抗振款，可承受 10g 加速度振動）。
3. 故障 3：重復性差，同一載荷多次測量值偏差大
典型場景：螺栓擰緊測試中，同一批次螺栓的預緊力測量值偏差達 ±3%，遠超額定精度；實驗室材料測試，相同樣品的抗壓強度測量值差異明顯。
核心成因：
應變片老化：長期使用后應變片粘貼層松動，或敏感柵氧化，導致電阻變化不穩定；
彈性體疲勞：傳感器長期承受接近滿量程的載荷，彈性體出現微小永久形變，無法恢復原狀；
載荷傳遞不穩定：如料罐稱重時，物料投放位置每次不同，導致偏載角度變化。
排查與解決步驟：
應變片檢測：拆解傳感器外殼（若允許），觀察應變片是否有鼓包、脫落，若有需重新粘貼同型號應變片并校準；若無法拆解，可通過替換法 —— 更換同型號新傳感器，若重復性恢復正常，說明原傳感器應變片已失效；
彈性體檢查：用千分表測量傳感器空載時的軸向尺寸，與出廠數據對比，若偏差＞0.01mm，說明彈性體已疲勞，需更換傳感器；
載荷傳遞優化：固定載荷投放位置（如料罐加裝導流板），或選用抗偏載能力更強的型號（如集成球形調心支座的柱式傳感器，可抵消 15%-20% 偏載）。

LCZ-102B荷重傳感器
