 /  前言  /

拉力傳感器在我們的工業區的當中使用非常的廣泛，目前有很多企業都比較重視拉力傳感器的安裝以及使用，我們在使用拉力傳感器的時候，首先要對拉力傳感器的功能以及原理有一定的了解，在工作當中我們才能測量高精準度，拉力傳感器的優點：它具有精度高，測量范圍寬，壽命長，結構簡單，良好的頻率響應的優勢。

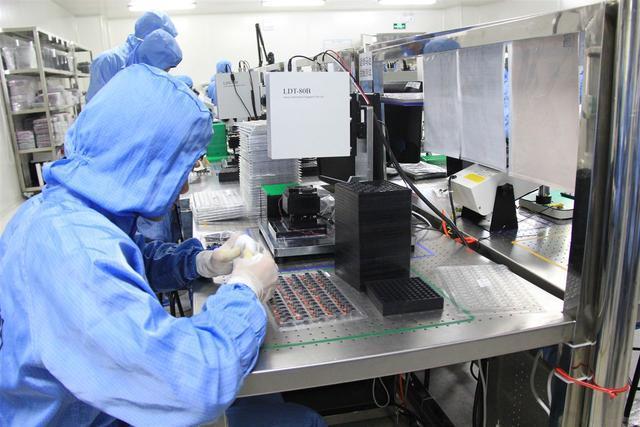

【工廠技術案例圖】

 /  涉用的范圍  /

S型拉力傳感器是傳感器中較常見的一種傳感器，主要用于測固體間的壓力和拉力，通常稱之為拉壓力傳感器，因其外觀像S形狀，因此習慣上稱S型拉力傳感器，該傳感器采用合金鋼材質，膠密封防護處理，安裝容易，使用方便，適用于配料秤，吊秤，機改秤等電子測力稱重系統。

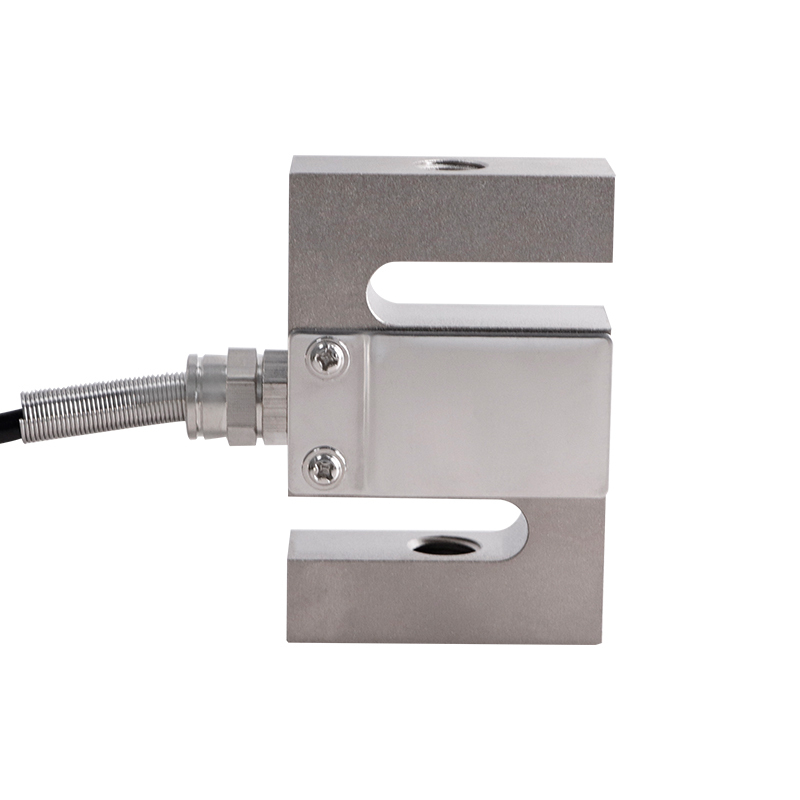

【LCZ-204B拉壓力傳感器】

• 傳感器采用S型梁結構，拉、壓均可使用

• 測量精度高，穩定性好


• 輸出對稱性好

• 結構簡單，使用壽命長

/ 主要工作原理 /

在外力作用下彈性體（彈性元件，敏感梁）會產生彈性變形，使粘貼在他表面的電阻應變片（轉換元件）也隨同發生形變，變形后的電阻應變片，它的阻值將變大或變小，再經相應的測量電路把這一電阻變化轉換為電信號（電壓或電流），從而完成了將外力變換為電信號的過程。

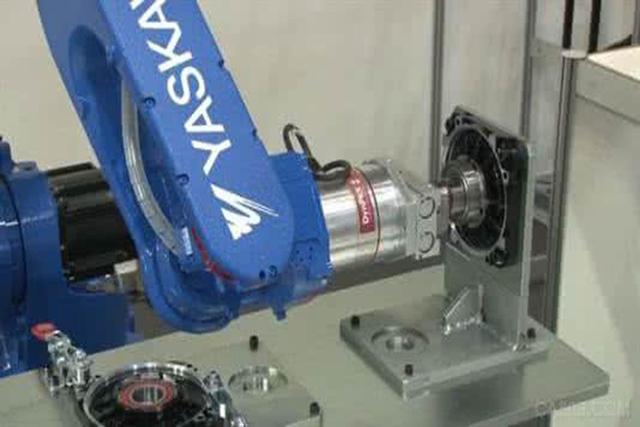

/ 現場安裝案例 /

這種形式的拉力傳感器的安裝形式為固定式底座傳感器的安裝形式，安裝時將傳感器放置在無線吊鉤秤三顆固定檔柱內。因此要求使用在溫度變化范圍不大的場合，其優點是能提高秤體的穩定性，而且安裝調試方便。在稱重傳感器安裝時還應注意：

1、為防止大電流流經傳感器，應在傳感器之間加裝短路片，以防偶然的大電流流過而將其燒壞。即使如此，在需要進行大從焊接時最好還電子檢重秤是將壓式傳感器卸下，待幾作結束后再將稱重傳感器安裝好。

2、壓頭應由20mm厚的鉻鋼制成，壓頭的底面應加工成圓弧，其半徑應為傳感器圓頂半徑的3倍以上，并應進行熱處理以增加壓頭的硬度。固定板應用

45號鋼制成，其厚度不得小于20mm，安裝時的水平度不應超出±0.5°。

3、滾珠等移動部件應保持滑動自如，不應有卡死、銹蝕等現象。

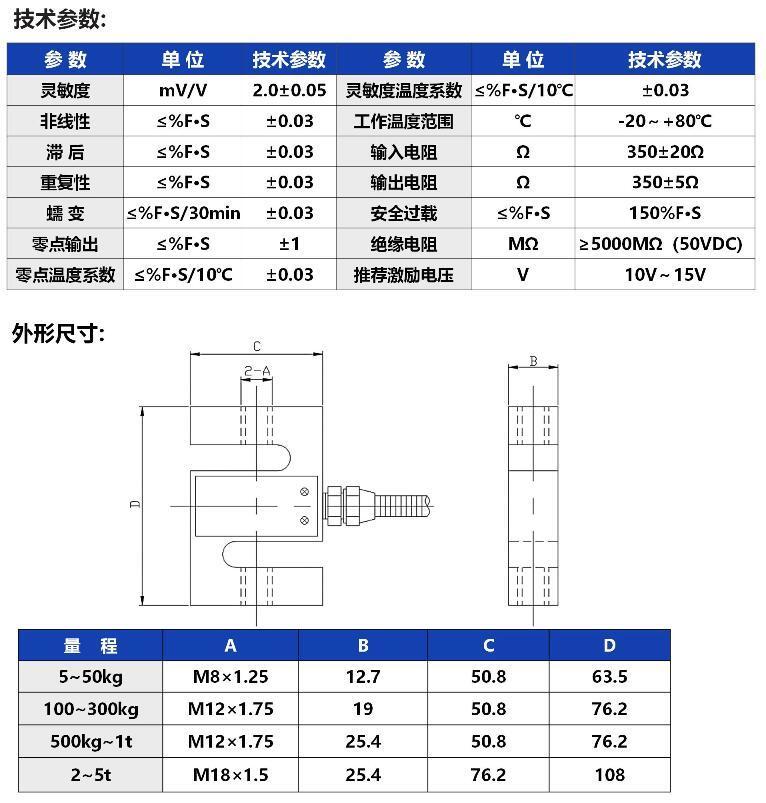

/ 產品尺寸與技術 /
